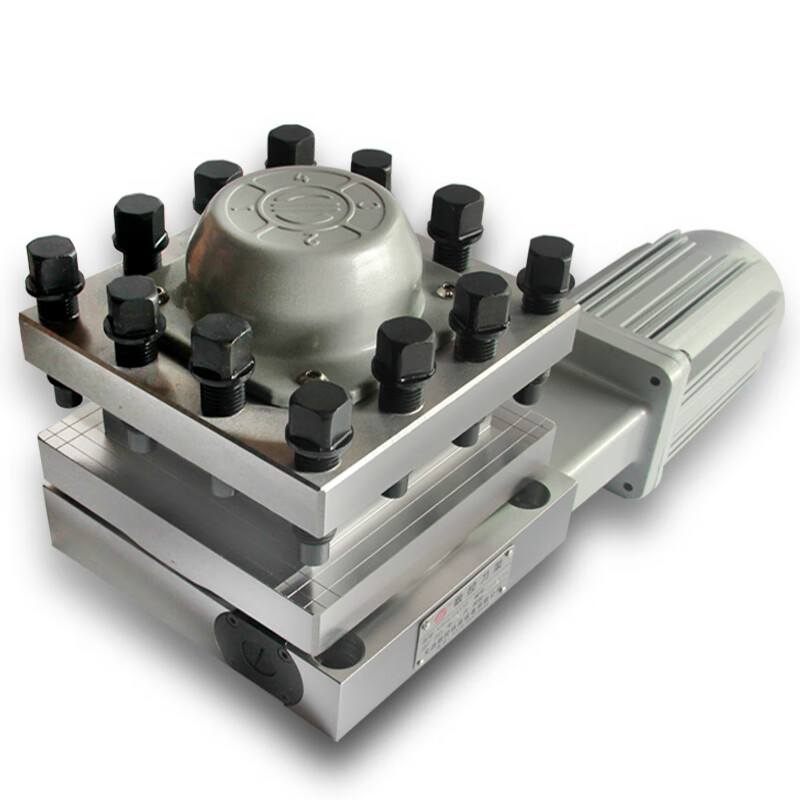

　　本实用新型专利技术公开了一种刀架前后置的动力传动机构，它包括壳体、动力电机、电机齿轮、小过渡齿轮、大过渡齿轮、离合装置和两个输出组件，输出组件包括输出齿轮和输出轴，两个输出组件分别安装在壳体中轴线的两侧，电机齿轮、小过渡齿轮、大过渡齿轮、输出齿轮均可旋转地支承在壳体内，电机齿轮安装在动力电机的电机轴上，电机齿轮与小过渡齿轮啮合，小过渡齿轮与大过渡齿轮啮合，输出齿轮与大过渡齿轮啮合，输出轴安装在输出齿轮上；当离合装置设置在壳体中轴线的一侧形成后置刀架时，离合装置连接在刀架本体和该侧的输出组件之间；当离合装置设置在壳体中轴线的另一侧形成前置刀架时，离合装置连接在刀架本体和该侧的输出组件之间。本实用新型专利技术刀架能够使刀架作为前置刀架或者后置刀架使用，适用于不同的床身。（*该技术在2024年保护过期，可自由使用*）

　　【专利摘要】本技术公开了一种刀架前后置的动力传动机构，它包括壳体、动力电机、电机齿轮、小过渡齿轮、大过渡齿轮、离合装置和两个输出组件，输出组件包括输出齿轮和输出轴，两个输出组件分别安装在壳体中轴线的两侧，电机齿轮、小过渡齿轮、大过渡齿轮、输出齿轮均可旋转地支承在壳体内，电机齿轮安装在动力电机的电机轴上，电机齿轮与小过渡齿轮啮合，小过渡齿轮与大过渡齿轮啮合，输出齿轮与大过渡齿轮啮合，输出轴安装在输出齿轮上；当离合装置设置在壳体中轴线的一侧形成后置刀架时，离合装置连接在刀架本体和该侧的输出组件之间；当离合装置设置在壳体中轴线的另一侧形成前置刀架时，离合装置连接在刀架本体和该侧的输出组件之间。本技术刀架能够使刀架作为前置刀架或者后置刀架使用，适用于不同的床身。【专利说明】刀架前后置的动力传动机构

　　目前，数控车床分为前置刀架与后置刀架，前置刀架数控车床一般采用平床身导轨，而后置刀架的数控车床一般采用斜床身导轨。而在不同的床身上，用户所需的刀架结构及形式也不一样。

　　一种刀架前后置的动力传动机构，其特征在于：它包括壳体(1)、动力电机(9)、电机齿轮(2)、小过渡齿轮(3)、大过渡齿轮(4)、离合装置(7)和两个输出组件，输出组件包括输出齿轮(5)和输出轴(6)，两个输出组件分别安装在壳体(1)中轴线)均可旋转地支承在壳体(1)内，电机齿轮(2)安装在动力电机(9)的电机轴上，电机齿轮(2)与小过渡齿轮(3)啮合，小过渡齿轮(3)与大过渡齿轮(4)啮合，输出齿轮(5)与大过渡齿轮(4)啮合，输出轴(6)安装在输出齿轮(5)上；当离合装置(7)设置在壳体(1)中轴线的一侧形成后置刀架时，
