数控车床今后将向中高当发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，预计近年来对数控刀架需求量将大大增加。数控刀架的发展趋势是：随着数控车床的发展，数控刀架开始向快速换刀、电液组合驱动和伺服驱动方向发展。根据加工对象不同，有四方刀架、六角刀架和八（或更多）工位的圆盘式轴向装刀刀架等多种形式。回转刀架上分别安装四把、六把或更多刀具，并按数控装置的指令换刀。本部分主要对四工位立式电动刀架的机械设计和应用继电-接触控制系统控制部分的设计。并对以上部分运用CAD做图，对电动刀架有更直观的了解。最后的提出了对电动刀架提出了意见和措施。

　　数控机床是集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品。是机械制造设备中具有高精度、高效率、高自动化和高柔性化等优点的工作母机。数控机床的技术水平高低及其在金属切削加工机床产量和总拥有量的百分比是衡量一个国家国民经济发展和工业制造整体水平的重要标志之一。数控车床是数控机床的主要品种之一，它在数控机床中占有非常重要的位置，几十年来一直受到世界各国的普遍重视并得到了迅速的发展。 我国数控车床从20世纪70年代初进入市场，至今通过各大机床厂家的不懈努力，通过采取与国外著名机床厂家的合作、合资、技术引进、样机消化吸收等措施，使得我国的机床制造水平有了很大的提高，其产量在金属切削机床中占有较大的比例。目前，国产数控车床的品种、规格较为齐全，质量基本稳定可靠，已进入实用和全面发展阶段。

　　尽管近几年我国机床工具行业已经取得了很大进步，但在当前国内外机床市场竞争极其激烈的形势下，我国的机床工具行业则显得竞争力不强，主要表现在我国是机床消费大国还不是机床强国、机床拥有量大但水平低、产品构成依然落后、产品创新能力差、机床可靠性还有待提高等方面。

　　数控技术的应用不但给传统制造业带来了革命性的变化，使制造业成为工业化的象征，而且随着数控技术的不断发展和应用领域的扩大，它对国计民生的一些重要行业(IT、汽车、轻工、医疗等)的发展起着越来越重要的作用。

　　电动刀架的工作原理为机械螺母升降转位式。工作过程可分为刀架抬起、刀架转位、刀架定位并压紧等几个步骤。图2.1为螺旋升降式四方刀架，其工作过程如下：

　　1 刀架抬起 当数控系统发出换刀指令后, 通过接口电路使电机正转, 经传动装置2、驱动蜗杆蜗轮机构1、蜗轮带动丝杆螺母机构8逆时针旋转 ,此时由于齿盘4、5处于啮合状态，在丝杆螺母机构8转动时，使上刀架体产生向上的轴向力将齿盘松开并抬起,直至两定位齿盘4、5 脱离啮合状态,从而带动上刀架和齿盘产生“上台”动作。

　　2 刀架转位 当圆套9逆时针转过150°时，齿盘4、5完全脱开，此时销钉准确进入圆套9中的凹槽中，带动刀架体转位。

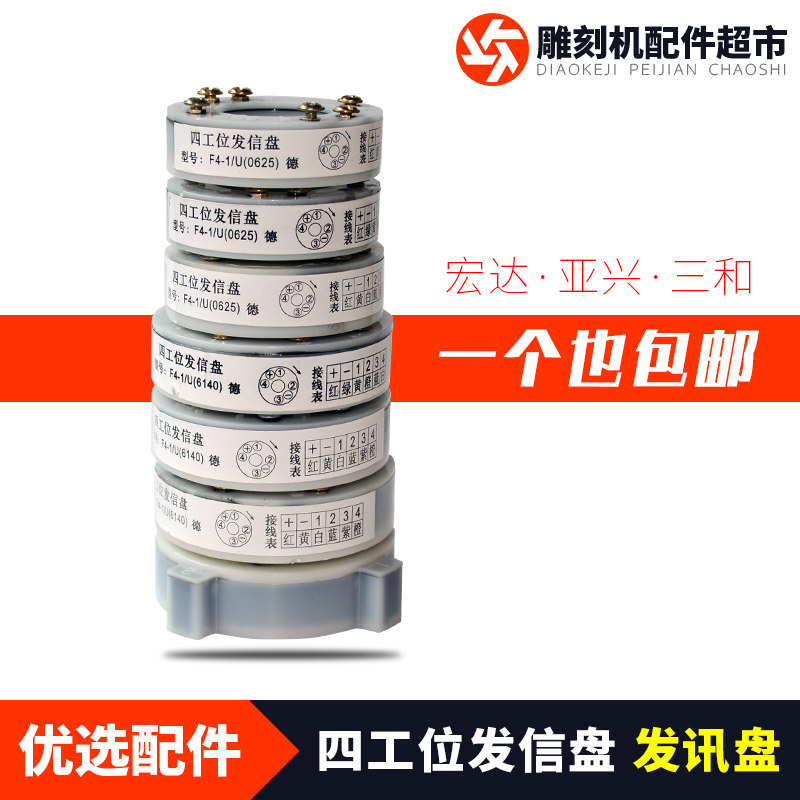

　　3 刀架定位 当上刀架转到需要到位后（旋转90°、180°或270°），数控装置发出的换刀指令使霍尔开关10 中的某一个选通,当磁性板11 与被选通的霍尔开关对齐后,霍尔开关反馈信号使电机反转,插销7在弹簧力作用下进入反靠盘 6地槽中进行粗定位，上刀架体停止转动，电机继续反转，使其在该位置落下，通过螺母丝杆机构8使上刀架移到齿盘4、5 重新啮合, 实现精确定位。

　　4 刀架压紧 刀架精确定位后，电机及许反转，夹紧刀架，当两齿盘增加到一定夹紧力时， 电机由数控装置停止反转，防止电机不停反转而过载毁坏，从而完成一次换刀过程。

　　许多机械加工需要微量进给。要实现微量进给，步进电机、直流伺服交流伺服电机都可作为驱动元件。对于后两者，必须使用精密的传感器并构成闭环系统，才能实现微量进给。在开环系统中，广泛采用步进电机作为执行单元。这是因为步进电机具有以下优点：

　　采用步进电机作为驱动单元，其机构也比较简单，主要是变速齿轮副、滚珠丝杠副，以克服爬行和间隙等不足。通常步进电机每加一个脉冲转过一个脉冲当量；但由于其脉冲当量一般较大，如0.01mm，在数控系统中为了保证加工精度，广泛采用步进电机的细分驱动技术。

　　因为刀架上升、下降各转150°，刀架转位至少需90°，所以蜗轮转的角度ａ=390°由课题要求的刀架选位少于3S

　　考虑刀架只需小功率驱动，为减少生产成本，选用JD60电动机，其转速为1400r/min,额定功率为60W。

　　考虑到传递的功率不大，转速较低，选用2A蜗杆，精度8级，GB10089-88

　　由《机械基础》表17-4查得蜗杆选用45钢，表面淬火，硬度为45～55HRC，蜗轮齿圈用ZCuSn10P1 砂模铸造，为了节约贵重的有色金属，仅齿圈用青铜制造，而轮芯用灰铸铁HT150制造。

　　根据闭式蜗杆传动的设计准则，先按齿面接触疲劳强度进行设计，在校核齿根弯曲疲劳强度。传动中心距：

　　因工作载荷较稳定，故取载荷分布不均系数Kβ=1；由使用系数KA表从而选取KA=1.15；由于转速不高，冲击不大，可取动载系数KV=1.1；则

　　先假设蜗杆分度圆直径d1和传动中心距a的比值=0.30，从而可查出Zρ=3.12。

　　根据蜗轮材料为铸锡磷青铜zcusn10p1，金属模铸造，蜗杆螺旋齿面硬度＞45HRC，从而可查得蜗轮的基本许用应力[σH]‘=268MPA。

　　因为电动刀架中蜗轮蜗杆的传动为间隙性的，故初步定位、其寿命系数为KHN=0.92，则

　　取中心距a=50mm，m=1.25mm，蜗杆分度圆直径d1=22.4mm，这时=0.448，从而可查得接触系数=2.72，因为＜Zρ，因此以上计算结果可用。

　　d1=d5 同一轴上的轴承选用同一型号，以便于轴承座孔镗制和减少轴承类型。

　　L4取55mm，L5在刀架体部分长度为（12+8）mm，伸出刀架部分通过联轴器与电动机相连长度为50mm，故L5=70mm

　　考虑到轴主要起定位作用，只承受部分弯矩，为空心轴，因此只需校核轴的刚度即可。

　　考虑齿盘主要用于精确定位和夹紧，齿形选用三角齿形，上下齿盘由于需相互啮合，参数可相同

　　滚动轴承是现代机器中广泛应用的部件之一。它是依靠主要元件的滚动接触来支撑转动零件的。与滑动轴承相比，滚动轴承摩擦力小，功率消耗少，启动容易等优点。并且常用的滚动轴承绝大多数已经标准化，因此使用滚动轴承时，只要根据具体工作条件正确选择轴承的类型和尺寸。验算轴承的承载能力。以及与轴承的安装、调整、润滑、密封等有关的“轴承装置设计”问题。

　　考虑到轴各个方面的误差会直接传递给加工工件时的加工误差，因此选用调心性能比较好的深沟球轴承。此类轴承可以同时承受径向载荷及轴向载荷，安装时可调整轴承的游隙。然后根据安装尺寸和使用寿命选出轴承的型号为：6203

　　滚动轴承是标准件，为使轴承便于互换和大量生产，轴承内孔于轴的配合采用基孔制，即以轴承内孔的尺寸为基准；轴承外径与外壳的配合采用基轴制，即以轴承的外径尺寸为基准

　　考虑到电动刀架工作时转速很高，并且是不间断工作，温度也很高。故采用油润滑，转速越高，应采用粘度越低的润滑油；载荷越大，应选用粘度越高的。

　　轴承的密封装置是为了阻止灰尘，水，酸气和其他杂物进入轴承，并阻止润滑剂流失而设置的。密封装置可分为接触式及非接触式两大类。

　　唇形密封圈靠弯折了的橡胶的弹性力和附加的环行螺旋弹簧的紧扣作用而套紧在轴上，以便起密封作用。唇形密封圈封唇的方向要紧密封的部位。即如果是为了油封，密封唇应朝内；如果主要是为了防止外物浸入，密封唇应朝外。

　　刀架体设计首先要考虑刀架体内零件的布置及与刀架体外部零件的关系，应考虑以下问题：

　　(a) 满足强度和刚度要求。因为刀架体的刚度不仅影响传动零件的正常工作，而且还影响部件的工作精度。

　　(b) 结构设计合理。如支点的安排、开孔位置和连接结构的设计等均要有利于提高刀架体的强度和刚度。

　　(c) 工艺性好。包括毛坯制造、机械加工及热处理、装配调整、安装固定、吊装运输、维护修理等各方面的工艺性。

　　铸铁，多数刀架体的材料为铸铁，铸铁流动性好，收缩较小，容易获得形状和结构复杂的箱体。铸铁的阻尼作用强，动态刚性和机加工性能好，价格适度。加入合金元素还可以提高耐磨性。

　　铸造铝合金，用于要求减小质量且载荷不太大的箱体。多数可通过热处理进行强化，有足够的强度和较好的塑性。

　　本次设计采用了四工位刀架，通过电机驱动，涡轮蜗杆的传动，有效的实现了缩短辅助时间,减少多次安装零件引起的误差。本次设计的四工位自动刀架结构比较简单，满足时间短,刀具重复定位精度够,足够的刀具存储以及安全可靠等基本要求。

　　电动刀架在结构上必须具有良好的强度和刚度，以承受粗加工时的切削抗力和减少刀架在切削力作用下的位移变形，提高加工精度。由于车削加工精度在很大程度上取决于刀尖位置，对于数控车床来说，加工过程中刀架部位要进行人工调整，因此更有必要选择可靠的定位方案和合理的定位结构，以保证回转刀架在每次转位之后具有高的重复定位精度（一般为0.001～0.005mm)。

　　[1] 王三民.诸文俊. 机械原理与设计[M].北京:机械工业出版社，2000.

　　[4] 王爱玲.现代数控车床结构与设计[M].北京：兵器工业出版社，1999.

　　[5] 纪名刚.机械设计[M].北京：高等教育出版社，2000，第七版.

　　[6] 舒志兵.严彩忠.黄益群.张海荣.数控机床和数控系统的发展综述[J].伺服控制，2006，（01）：23-27

　　[7] 刘泽深. 郑贵臣.陈保青. 机械基础[M]. 北京：机械工业出版社，1997.

　　[8] 李洪.实用机床设计手册[M].辽宁：辽宁科学技术出版社：1999.

　　[12] 徐灏.新编机械设计师手册[M].北京：机械工业出版社，1995
