本实用新型涉及数控曲轴车床技术领域，尤其涉及数控曲轴车床夹具偏心测量装置。

　　数控曲轴连杆轴径车床在加工曲轴时，先通过自车方式来保证夹具与基盘的同心度，即保证零位的准确度，然后根据图纸要求通过测量装置将偏心夹具移动盘及附件调至准确位置后，再夹紧工件进行切削，由于移动盘上部的指示箭头与基盘之间有间隙，通过人的眼睛读数据误差大，造成曲轴加工不合格，不易保护，容易丧失精度，严重影响产品质量，造成曲轴不合格，造成生产企业的很大损失。

　　中国专利CN205655786U公开了数控曲轴车床夹具偏心测量装置，根据不同规格曲轴的偏心距要求，更换不同规格的量块保持百分表读数不变来保证曲轴偏心距离，在两定位块之间夹量块进行验证，实现了测量双保险，消除了夹具测量时的误差，满足曲轴加工精度使用要求，但是该装置需要频繁更换量块，十分不便，对于不同的曲轴，要制做多种夹块，比较浪费。

　　本实用新型的目的是为了解决现有技术中存在的需多种夹块的缺点，而提出的数控曲轴车床夹具偏心测量装置。

　　数控曲轴车床夹具偏心测量装置，包括基盘、移动盘和螺杆，所述基盘的上部安装有移动盘，且移动盘的上部固定连接有夹具体，夹具体的内部安装有定位瓦，所述基盘的上部开设有连接槽，所述移动盘的上部安装有锁紧螺栓，所述移动盘的上部设置有调整丝杠，所述基盘的上部开设有安装孔，且安装孔的内部固定连接有竖直设置的螺杆，螺杆的上部安装有标尺，所述螺杆的上部螺纹连接有定位螺帽，所述移动盘的上部固定连接有定位杆。

　　优选的，所述移动盘靠近所述安装孔的一侧开设有固定槽，所述定位杆的一端插接在固定槽的内部，且定位杆通过螺丝和移动盘连接。

　　优选的，所述定位杆呈直角三角形，且定位杆的一端设置有插杆，插杆延伸至所述安装孔的内部。

　　1、本实用新型根据不同规格曲轴的偏心距要求调节定位螺帽，消除了夹具测量时的误差，满足曲轴加工精度使用要求，提高曲轴加工的合格率。

　　2、本实用新型只需要通过旋转定位螺帽来对准标尺上部的刻度，无需更换量块，简化了操作，也节约了材料。

　　图2为本实用新型提出的数控曲轴车床夹具偏心测量装置的A处放大结构示意图；

　　图3为本实用新型提出的数控曲轴车床夹具偏心测量装置的定位杆俯视结构示意图。

　　图中：1基盘、2移动盘、3夹具体、4定位瓦、5连接槽、6锁紧螺栓、7调整丝杠、8安装孔、9螺杆、10标尺、11定位螺帽、12定位杆。

　　下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

　　在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、 “右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“ 顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

　　此外，术语“第一”、 “第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

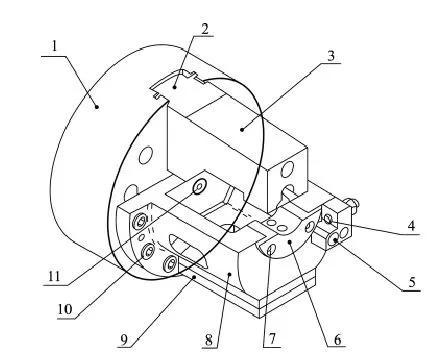

　　参照图1-3，数控曲轴车床夹具偏心测量装置，包括基盘1、移动盘2和螺杆9，基盘1的上部滑动连接有移动盘2，移动盘2的上部通过固定连接有夹具体3，夹具体3包括固定块和夹块两部分，固定块通过螺丝和移动盘2连接，固定块和夹块通过夹紧螺丝连接，夹具体3的内部通过螺丝安装有定位瓦4，基盘1的上部开设有连接槽5，移动盘2的上部螺纹连接有锁紧螺栓6，锁紧螺栓6延伸至连接槽5的内部，用于紧固移动盘2和基盘1，移动盘2的上部设置有调整丝杠7，如直线滑台原理，转动调整丝杠7可以使移动盘2移动，基盘1的上部开设有安装孔8，安装孔8的内部通过螺丝连接有竖直设置的螺杆9，螺杆9的上部开设有安装槽，螺杆9的上部安装有标尺10，标尺10胶接在安装槽的内部，螺杆9的上部螺纹连接有定位螺帽11，移动盘2靠近安装孔8的一侧开设有固定槽，定位杆12的一端插接在固定槽的内部，定位杆12通过螺丝和移动盘2连接，定位杆12呈直角三角形，直角边靠近定位螺帽11，定位杆12的一端设置有插杆，插杆延伸至安装孔8的内部。

　　实施例：加工曲轴时，转动锁紧螺栓6，将锁紧螺栓6松开，根据图纸给出的参数，调整定位螺帽11，调整时转动定位螺帽11，使定位螺帽11在螺杆9上部转动并上下移动，直到定位螺帽11的上沿对准标尺10上部要求的刻度，然后旋转调整丝杠7，调整丝杠7带动移动盘2在基盘1上部滑动，定位杆12随移动盘2一起运动，直到定位杆12的直角边和定位螺帽11接触，即可确定位置，将锁紧螺栓6旋紧，移动盘2的位置固定，然后旋松夹具体3上部的夹紧螺丝，将曲轴夹在定位瓦4内部后，旋紧夹具体3上部的夹紧螺丝，将曲轴固定，即可加工。

　　以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
