(73)专利权人佛山市伊美特机床配件有限公司地址528322广东省佛山市顺德区勒流街

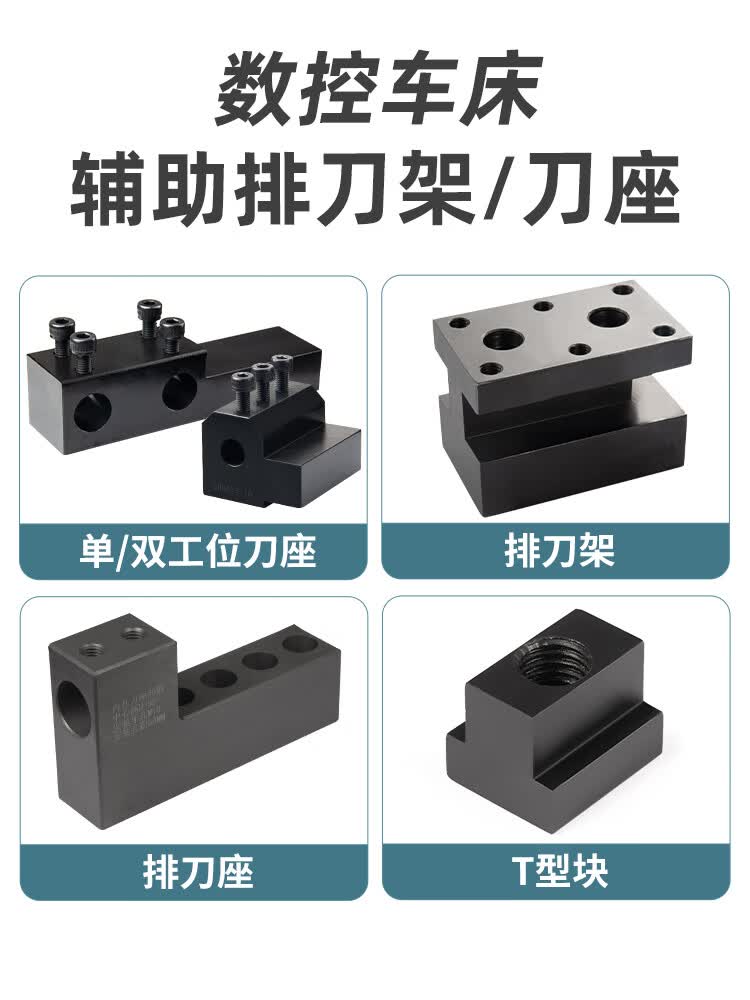

　　本实用新型公开了一种排刀数控刀座,包括安装于数控设备上的刀座配件,装刀配件的内部设置有水管,装刀配件的一侧开设有与水管连通的进水口,装刀配件的端面且远离进水口一侧安装有与水管连通的连接头,连接头的外部安装有排水管,装刀配件通过进水口与外部接水管连接,水通过水管进入到排水管,并从排水管中喷洒到刀上。内部设置有水管,通过水管和排水管够成排水喷水结构,有效的对刀具进行冷却,还可以增加刀具的使用寿命,加工精准度同步提升。

　　1.一种排刀数控刀座,包括安装于数控车床的装刀配件(1),其特征在于,所述装刀配件(1)的内部设置有水管(7),所述装刀配件(1)的一侧开设有与所述水管(7)连通的进水口(3),所述装刀配件(1)的端面且远离所述进水口(3)一侧安装有与所述水管(7)连通的连接头(8),所述连接头(8)的外部安装有排水管(4),

　　所述装刀配件(1)通过所述进水口(3)与外部接水管连接,水通过水管(7)进入到排水管(4),并从排水管(4)中喷洒到加工中的刀粒上。

　　2.根据权利要求1所述的一种排刀数控刀座,其特征在于,所述装刀配件(1)的侧面开设有用于安装刀具的刀槽(2),所述装刀配件(1)的端面开设有刀孔(5),所述刀孔(5)与所述刀槽(2)连通,用于固定所述刀槽(2)的刀具。

　　3.根据权利要求2所述的一种排刀数控刀座,其特征在于,所述装刀配件(1)的端面且位于所述刀孔(5)的后侧开设有贯穿所述装刀配件(1)的刀座固定孔(6),用于固定刀座固定孔(6)。

　　4.根据权利要求1所述的一种排刀数控刀座,其特征在于,所述连接头(8)与所述排水管(4)和垂直的水管(7)均螺纹连接。

　　5.根据权利要求1所述的一种排刀数控刀座,其特征在于,所述装刀配件(1)可设置不同的形状。

　　[0002]随着机械加工制造业的日益发展和技术进步,相对应的对数控排刀车床包括附属总成部件包括数控排刀车床刀座的技术要求也越来越高。由于车床在进行车削加工时,需要通过控排刀车床刀座将切屑液对刀具和工件进行冷却,而且切屑液还有润滑、排屑和防锈等关键作用。

　　[0003]现有的刀座没有自带喷水结构,机床车所制造的刀具磨损加速,冷却不到位,从而导致加工的产品尺寸偏差较大,进而影响寿命。

　　[0004]本实用新型的目的在于提供一种排刀数控刀座,以解决现有的刀座没有自带喷水结构,机床车所制造的刀具磨损加速,冷却不到位,从而导致加工的产品尺寸偏差较大,进而影响寿命的问题。

　　[0005]为实现上述目的,本实用新型提供如下技术方案,一种排刀数控刀座,包括安装于数控设备的装刀配件,所述装刀配件的内部设置有水管,所述装刀配件的一侧开设有与所述水管连通的进水口,所述装刀配件的端面且远离所述进水口一侧安装有与所述水管连通的连接头,所述连接头的外部安装有排水管,

　　[0006]所述装刀配件通过所述进水口与外部接水管连接,水通过水管进入到排水管,并从排水管中喷洒到刀粒上。

　　[0007]进一步的,所述装刀配件的侧面开设有用于安装刀具的刀槽,所述装刀配件的端面开设有螺纹孔,所述螺纹孔与所述刀槽连通,用于固定所述刀槽的刀具。

　　[0008]进一步的,所述装刀配件的端面且位于所述刀孔的后侧开设有贯穿所述装刀配件的刀座固定孔,用于在数控设备工作台面固定刀座的固定孔。

　　[0012]该种排刀数控刀座,内部设置有水管,通过水管和排水管够成排水喷水结构,有效的对刀具进行冷却,进而不会影响产品尺寸,并且增加刀具的使用寿命,加工精准度同步提升。

　　[0015]图中,1、装刀配件,2、刀槽,3、进水口,4、排水管,5、安装刀具的螺纹孔,6、刀座固

　　[0016]下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

　　[0018]请参阅图1‑2,本实用新型实施例中,一种排刀数控刀座,包括安装于数控设备的装刀配件1,装刀配件1的内部设置有水管7,装刀配件1的一侧开设有与水管7连通的进水口

　　3,装刀配件1的端面且远离进水口3一侧安装有与水管7连通的连接头8,连接头8的外部安装有排水管4。

　　[0019]装刀配件1通过进水口3与外部接水管连接,水通过水管7进入到排水管4,并从排水管4中喷洒到刀上。

　　[0020]装刀配件1的侧面开设有用于安装刀具的刀槽2,装刀配件1的端面开设有刀孔5,刀孔5与刀槽2连通,用于固定刀槽2的刀具。

　　[0021]装刀配件1的端面且位于刀孔5的后侧开设有贯穿装刀配件1的刀座固定孔6,用于固定刀座固定孔6。

　　[0024]该种排刀数控刀座,内部设置有水管7,通过水管7和排水管4够成排水喷水结构,有效的对刀具进行冷却,进而不会影响产品尺寸,并且增加刀具的使用寿命,加工精准度同步提升,同时避免了车销,铣销过程中渣子缠在刀上,影响产品质量。

　　[0025]对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

　　[0026] 此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
