本实用新型公开了一种数控车床用的刀具固定装置,包括刀座本体,所述刀座本体与车床刀架连接,所述刀座本体上设置有防止若干把刀具在刀座本体上任一方向发生摆动的刀具定位部和防止若干把刀具在所述刀座本体上移动的刀具锁紧件。本实用新型中,刀座本体与车床刀架连接,若干把刀具固定在刀座本体一侧,刀具固定在刀座本体上后不发生摆动或移动,在加工过程中,刀座本体一侧的刀具能直接使用,刀架不需要退刀再旋转换刀,进而提高了加工效率。

　　1.一种数控车床用的刀具固定装置,其特征在于,包括刀座本体(1),所述刀座本体(1)与车床刀架连接,所述刀座本体(1)上设置有防止若干把刀具在刀座本体(1)上任一方向发生摆动的刀具定位部和防止若干把刀具在所述刀座本体(1)上移动的刀具锁紧件。

　　2.根据权利要求1所述的一种数控车床用的刀具固定装置,其特征在于,所述刀座本体

　　3.根据权利要求2所述的一种数控车床用的刀具固定装置,其特征在于,所述阶梯形板为金属板。

　　4.根据权利要求1所述的一种数控车床用的刀具固定装置,其特征在于,所述刀具定位部包括若干个直径不同的插孔(2)。

　　5.根据权利要求4所述的一种数控车床用的刀具固定装置,其特征在于,若干个所述插孔(2)的中心线所述的一种数控车床用的刀具固定装置,其特征在于,所述刀具锁紧件包括若干组竖向排列的六角螺栓(3)。

　　7.根据权利要求1所述的一种数控车床用的刀具固定装置,其特征在于,所述刀座本体

　　8.根据权利要求7所述的一种数控车床用的刀具固定装置,其特征在于,所述连接部包括若干个第二螺纹孔(4)。

　　[0001]本实用新型涉及机床加工技术领域,尤其是一种数控车床用的刀具固定装置。

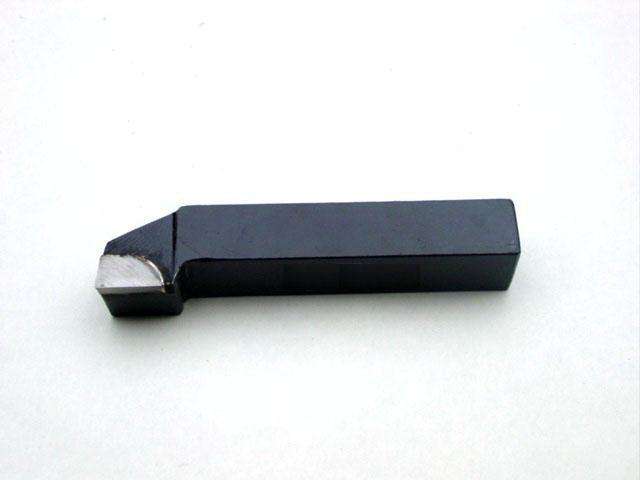

　　[0002]车床是主要用车刀对旋转的工件进行车削加工的机床。在车床上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工。现有的将刀具固定在四方刀架四侧上,需要换刀时,四方刀架需要旋转来找到所需要的刀具,四方刀架旋转前还需要退刀,换刀过程花费较多时间,存在不足。

　　[0004]本实用新型的目的是为了解决上述技术问题,而提供一种数控车床用的刀具固定装置。

　　[0006]本实用新型的技术方案,一种数控车床用的刀具固定装置,包括刀座本体,所述刀座本体与车床刀架连接,所述刀座本体上设置有防止若干把刀具在刀座本体上任一方向发生摆动的刀具定位部和防止若干把刀具在所述刀座本体上移动的刀具锁紧件。

　　[0010]优选的,若干个所述插孔的中心线在同一水平线]优选的,所述刀具锁紧件包括若干组竖向排列的六角螺栓。

　　[0015]本实用新型的有益效果是,本实用新型中,刀座本体与车床刀架连接,若干把刀具固定在刀座本体一侧,刀具固定在刀座本体上后不发生摆动或移动,在加工过程中,刀座本体一侧的刀具能直接使用,刀架不需要退刀再旋转换刀,进而提高了加工效率。

　　[0021]下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

　　[0022]参照图1至图4,一种数控车床用的刀具固定装置,包括刀座本体1,刀座本体1与车床刀架连接,刀座本体1上设置有防止若干把刀具在刀座本体1一侧任一方向发生摆动的刀具定位部和防止若干把刀具在刀座本体1上移动的刀具锁紧件。本实用新型中,刀座本体1与车床刀架连接,若干把刀具固定在刀座本体1一侧,刀具固定在刀座本体1上后不发生摆动或移动,在加工过程中,刀座本体1一侧的刀具能直接使用,刀架不需要退刀再旋转换刀,进而提高了加工效率。具体的,在实际使用过程中,加工的是较小的零件,若干个刀具固定在刀座本体1上,若干个刀具相对刀座本体1一侧伸出的长度相等,同时若干个刀具彼此之间的距离相等且该距离大于零件的最大外径,在一把刀对零件加工时,由于各刀的伸出的长度相等,彼此之间的距离相等且该距离大于零件的最大外径,不会出现其他车刀与工件接触,需要另一把刀对零件加工时,根据机床程序,退刀,进刀,按加工程序走即可对零件继续加工。

　　[0024]本实施例中,刀座本体1为阶梯形板,具体的,阶梯形板厚度薄的部位卡在车床刀架上。

　　[0026]本实施例中,刀具定位部包括若干个直径不同的插孔2,使刀座本体1能固定不同得刀具。

　　[0027]本实施例中,若干个插孔2的中心线在同一水平线上,便于对刀,且不需多编走刀程序,进而提高加工效率。

　　[0028]本实施例中,刀具锁紧件包括若干组竖向排列的六角螺栓3,拧紧六角螺栓3,六角螺栓3底部与刀具插入到刀座本体1内的一端紧密接触,进而将刀具固定在刀座本体1上。具体的,刀座本体1上设置有与六角螺栓3相适配的第一螺纹孔,第一螺纹孔与插孔2相通。

　　[0029] 本实施例中,刀座本体1上还设置有连接部,用于将刀座本体1固定在车床刀架上。

　　[0030] 本实施例中,连接部包括若干个第二螺纹孔4,与车床刀架上的螺栓连接,将刀座本体1固定在刀架一侧。

　　[0031] 需要说明的是,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个……”限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

　　[0032] 尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
